Nawierzchniowe otwieracze naswietli

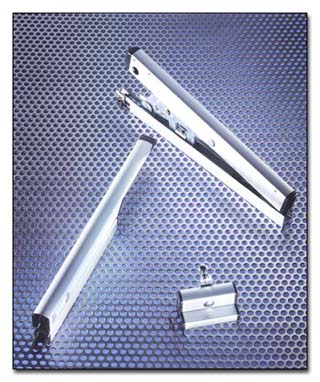

GEZE OL 90N:

Charakterystyka wyrobu:
- Bezproblemowy montaż również w przypadku głębokich ościeży,ponieważ nożyce i pręty montowane sa od przodu.
- Duża szerokość rozwarcia: 170mm
- Wszystkie widoczne elementy wykonane z lekkiego metalu
- Brak widocznych śrub mocujących
- Małe zapotrzebowanie miejsca ponad skrzydłem i z jego boków
- Wspornik skrzydła dostosowany do różnych materiałów skrzydła
- Blokada nożyc
- Łatwa regulacja docisku z automatycznym wyrównaniem niedokładności przylegania

- Pewne naprowadzanie skrzydła bez elementów ślizgowych
- Niewrażliwe na tolerancje połączenie zaciskowe prętów
- Wmontowany przycisk wyzwalający, który wskazuje, czy skrzydło jest prawidłowo zawieszone
- Zmontowane kompletne podzespoły skutkiem czego jest niewiele elementów okucia
- Szablon do wiercenia otworów, zapewniający dokładne i szybkie okuwanie
- Doskonałe wzornictwo
- Pełna szerokość rozwarcia przy wszystkich wysokościach skrzydeł
- W przypadku okien otwieranych do wewnątrz i na zewnątrz skrzydeł uchylnych (o poziomej osi obrotu skrzydła) dodatkowo do kokucia nadświtla muszą być przewidziane nożyce zabezpieczające,które przy uchylaniu skrzydła ograniczają jego rozwarcie po wyczepieniu nożyc otwieracza.


Zakres stosowania

Wyłącznie do wbudowanych pionowo okien o kształcie prostokątnym ze skrzydłami uchylnymi i odchylnymi (o poziomej górnej osi obrotu), otwierających się do wewnątrz, wykonanych z drewna, tworzyw termoplastycznych lub metalu,niezlicowanych - o wymiarze niezlicowania od 0-25mm. Maksymalny ciężar skrzydła 80kg.

W przypadku okien o duzych wymiarach powinny być stosowane :
-dla okien o duzej szerokości dodatkowe nożyce
-dla okien o duzej wysokosci dodatkowe ryglowania bocze

Przy przejściu przez gzyms stosowane może być cięgno giętkie w wymiarach: 700, 1000 i 1250mm.
Dostępne również rozwiązania z korbką.

Wykonanie standardowe

Nawierzchniowy otwieracz nadświetla OL 90 n z dźwignią ręczną.

Okucie podstawowe do okien o kształcie prostokatnym składajace się z następujacych elementów:
1 nożyce płaskie
1 podpora nożyc
1 wkręt zaciskowy
1 wspornik skrzydła
1 element narośny
1 osłona
1 dźwignia ręczna
2 prowadnice prętów
